Grunnleggende informasjon.
Arbeidstemperatur: Normal temperatur (-40 grad<>
Materiale på tetningsoverflaten: Myk forseglet
Standard: En593/BS5155/API609
Bruksområde: Industriell bruk, vannindustriell bruk
Operatør: Manuell/Elektrisk aktuator/Pneumatisk aktuator
Farge: Ral5005/5015/5017 eller andre forespørsler
Transportpakke: Kryssfinerkasse
Spesifikasjon: DN40-DN1200
Varemerke: OEM
Opprinnelse: Tianjin, Kina
HS-kode: 8481804090
produktbeskrivelse

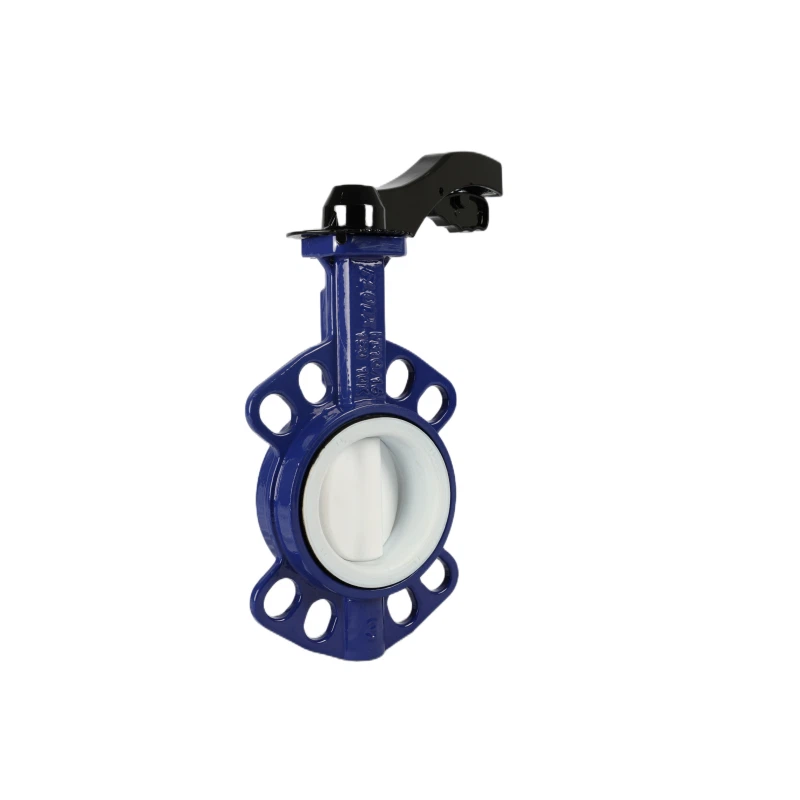

PN16/10 PTFE fôr gummiflens butterflyventil
Ventildesign: BS EN593/BS5155/API609/DIN3354
Ansikt til ansikt:ISO 5752-20/BS EN558-20/API609
Flensboring:ASME B16.1 Class125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
Hydraulisk test:EN12266-1/API 598/ISO5208/JIS B2003
Skaltesttrykk:24 bar/15 bar
Forseglingstesttrykk:17,6 bar/11 bar
Fordeler med en sommerfuglventil
Butterflyventiler ligner kuleventiler, men har flere fordeler. De åpnes og lukkes veldig raskt når de aktiveres pneumatisk. Skiven er lettere enn en kule, og ventilene krever mindre strukturell støtte enn en kuleventil med sammenlignbar diameter. Butterflyventiler er svært presise, noe som gjør dem fordelaktige i industrielle applikasjoner. De er ganske pålitelige og krever svært lite vedlikehold.
1. Slå på/av enkelt og raskt med mindre kraft. Har mindre væskemotstand og kan betjenes ofte.
2. Enkel struktur, liten størrelse og kort ansikt til ansikt dimensjon, som passer for ventiler med stor diameter.
3. Den kan brukes til å overføre gjørme, færre væsker lagres ved åpninger i røret.
4. Lang levetid. Står testen av titusenvis av åpnings-/lukkingsoperasjoner.
5. Butterflyventiler har utmerket reguleringsytelse.
7. Lite dreiemoment. Trykket på skivene på de to sidene av spindelen er nesten likt, noe som forårsaker motsatt dreiemoment. Derved kan ventilene åpnes med mindre kraft.
8. Forseglingsflaten er vanligvis laget av gummi eller plast. Så spjeldventilene kan være med god tetning under lavt trykk.
Materialliste:
Kropp:
Støpejern: ASTM A126 CL.B/ DIN1691 GG25
Duktilt jern: ASTM A536 60-40-18/ DIN1693 GGG40
Karbonstål: ASTM A216 WCB
Rustfritt stål: ASTM A351 CF8/CF8M
Bronse AL-Bronse: ASTM B148 C954
Plate:
Duktilt jern: ASTM A536 60-40-18/ DIN1693 GGG40
Karbonstål: ASTM A216 WCB
Rustfritt stål: ASTM A351 CF8/CF8M
Bronse AL-Bronse: ASTM B148 C954
Belegg: Nikkelbelagt/Epoxy/EPDM/VITON/Nylon
Stilk:
Rustfritt stål: ASTM A182 304/316/410
Legering: Monel K500
Sete:
Elastomer Arbeidstemperatur
EPDM -45ºC-135ºC
NBR -10ºC-80ºC
VITON -20ºC-150ºC
PTFE -10ºC-150ºC
Hylse: PTFE/bronse
Pinne: Rustfritt stål: ASTM A182 304/316/410
Legering: Monel K500
