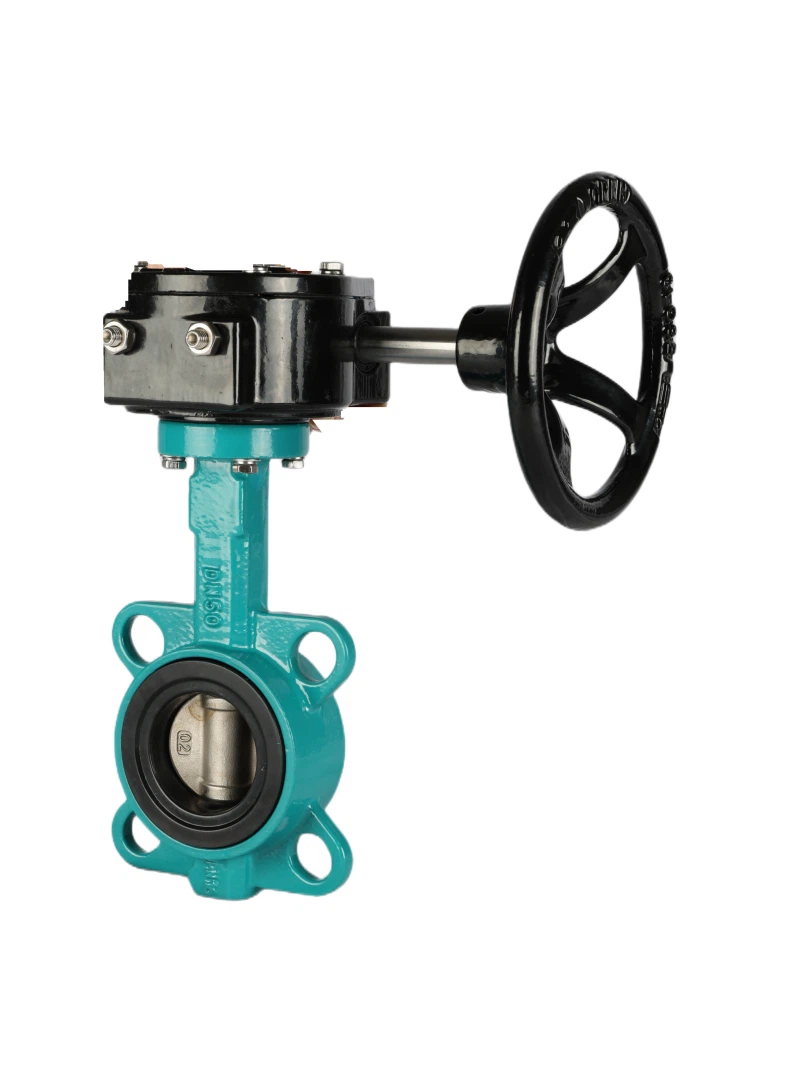

En snekkegir drevet wafer type PTFE sete sommerfuglventil er en type industriell ventil som brukes til å kontrollere strømmen av væsker eller gasser. Ventilen består av en wafer-type kropp med et PTFE (polytetrafluoretylen) sete og en skive som roterer rundt en akse vinkelrett på strømmen av væsken eller gassen. Skiven styres av et snekkegir, som er en type mekanisk enhet som overfører dreiemoment og bevegelse gjennom rotasjonen av en snekke (et skruelignende tannhjul) og et sammenlignende tannhjul (et hjul med tenner).
Ventilens PTFE-sete gir utmerket kjemikaliebestandighet, noe som gjør den egnet for bruk i tøffe miljøer hvor det er etsende væsker eller gasser. Den wafer-type kroppsdesignen muliggjør enkel installasjon mellom to flenser, og sommerfuglskiven gir et lavt trykkfall over ventilen når den er helt åpen.
Den snekkedrevne mekanismen til ventilen gir presis kontroll over posisjonen til sommerfuglskiven, noe som muliggjør nøyaktig strømningsregulering. Ventilen kan betjenes manuelt ved hjelp av et håndhjul eller automatisert ved hjelp av en elektrisk eller pneumatisk aktuator.
Bruksområder for ormeutstyr opererte skivetype PTFE-sete sommerfuglventiler inkluderer kjemisk prosessering, vannbehandling, mat- og drikkebehandling og farmasøytisk produksjon.
produktbeskrivelse
1- Kropp: duktilt jern GGG40/50 eller støpejern GG25
2- Spindel: SS420/SS431/SS416
3- Plate: duktilt jern, støpejern. SS304 (CF8) Rustfritt stål
4- Sete: EPDM eller PTFE
5- Pinne: Rustfritt stål
6- Epoksyharpiksbelegg innvendig og utvendig, tykkelse over 250 mikron
7- Tilkobling: Wafer type, lug type, flens type
8- Arbeidstrykk: PN10/16; Størrelsesområde: 2" til 72"
9- Designstandard: DIN, EN558-1, API609; Toppflens: ISO 5211;
10- Betjen: Håndhjul eller snekkehjul
